В двух исследованных сварных соединениях выявлено несплавление в корне шва. На макрошлифах также обнаружена ликвация листового проката. Дефекты зафиксированы на изображениях и отражены в заключении лаборатории.
Задача заказчика
Получить данные о материале и качестве сварных соединений для внутренней технической оценки образцов. Заказчику требовались результаты исследований, на которые можно опереться при разборе качества изготовления.
Что выполнили
В рамках работы выполнен химический анализ четырёх образцов и металлографическое исследование двух сварных соединений — №16 и №17. Исследованы макрошлифы, подготовлены изображения с отмеченными дефектами и снимки несплавления при увеличении ×40.
Результат
В соединениях №16 и №17 обнаружено несплавление в корне шва. По заключению протокола оба исследованных соединения признаны негодными. У обоих образцов также выявлена ликвация — дефект макроструктуры листового проката.
Что получил заказчик
Протоколы химического анализа и металлографии с результатами, иллюстрациями и заключением. Материалы позволили предметно рассмотреть качество исследованных соединений и состояние исходного металла. Заказчик согласовал протоколы и запросил оригиналы.

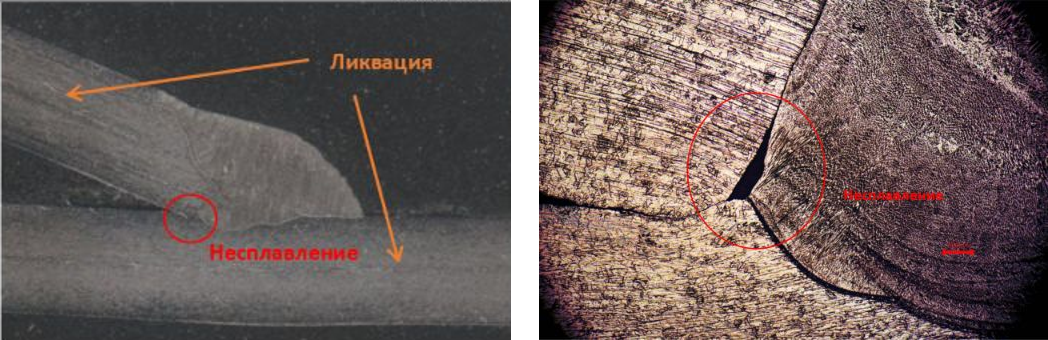

Соединение №16. Слева — макрошлиф с отмеченными дефектами. Справа — несплавление при увеличении ×40. Изображения из протокола исследования.
Выводы относятся к исследованным образцам №16 и №17.
